机械员《基础知识》单选题-机械图识读

    1．A2图纸的幅面大小是( A )。

    A．420X594    B．297×420    C．594×841    D.841×1189

    2．在以1：2比例绘制的机械图样中，若某尺寸标注为30，则其实际尺寸为(  A  )。

    A．60mm    B．15mm    C．30mm    D．30cm

    3．某机件的图形用l：5的比例绘制，下列说法正确的是( B )。

    A．图形与机件实际尺寸相同          B．图形为机件实际尺寸的5倍

    C．图形比机件实际尺寸缩小了6倍    D．图形比机件实际尺寸缩小了5倍

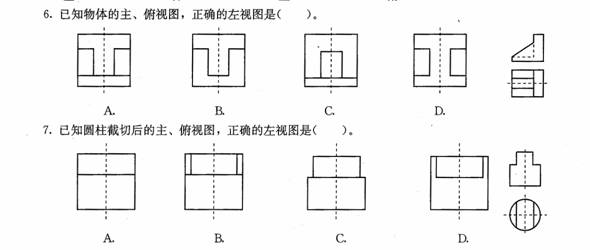

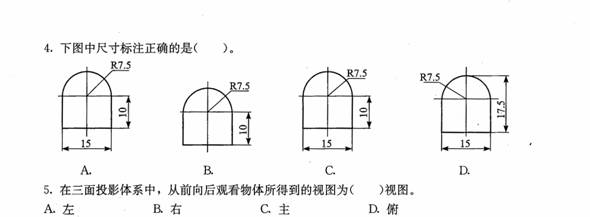

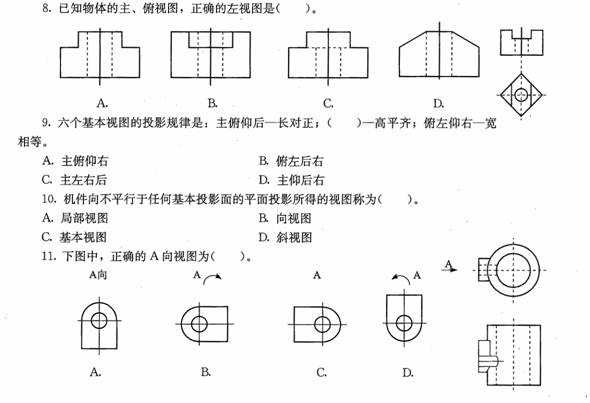

 12．将机件的部分结构，用大于原图形所采用的比例画出的图形，称为( B   )。

A．剖视图    B．局部放大图

C．主视图    D．斜视图

13．根据主、俯视图，主视图正确的全剖视图是( C   )。

14．在下图中，正确的左视图是( B )。

 15．识读右图，可知该物体的断面形状为(  D  )形。

 A．T       B．工

     C．口      D．L

 16．下图采用的是( B )简化画法。

 A．相同要素    B．对称图形

 C．折断        D．省略

17．已经绘制好P-点，当采用相对直角坐标绘制Pz点时，下列选项中( A  )   是正确的。

A．P2(25，40)    B．Pz(@25，40)

C．P2(@0，20)    D．P2(@0，--20)

18．在命令的执行过程中，终止一个命令的执行常按( A   )键。

A．Esc    B．Enter

C．Alt    D．Tab

19．剪切图形的命令为( D )。

A．Offset     B．Extend

C．Stretch    D．Trim

20．圆柱齿轮在投影为圆的视图中，分度圆用( B   )来表示。

A．粗实线    B．细点画线

C．细实线    D．细虚线

21．某螺纹的标记为Ml6×1，代号中的“l6×1”分别为螺纹的( D   )。

A．大径和导程    B．小径和螺距

C．中径和导程    D．大径和螺距

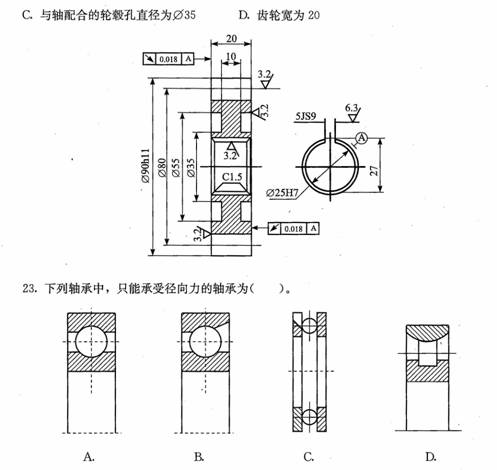

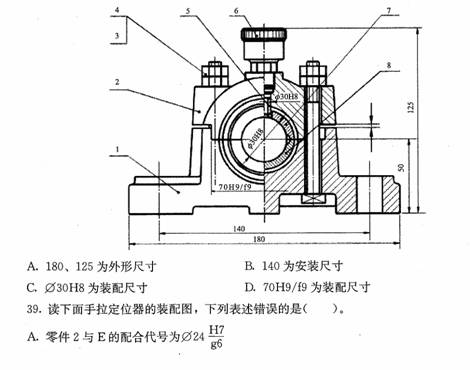

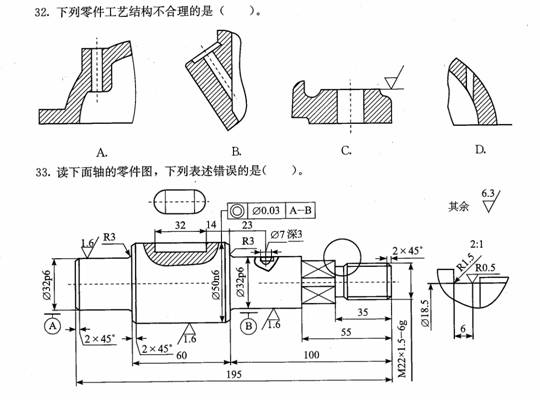

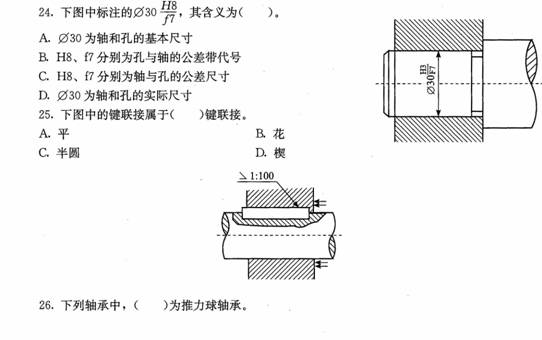

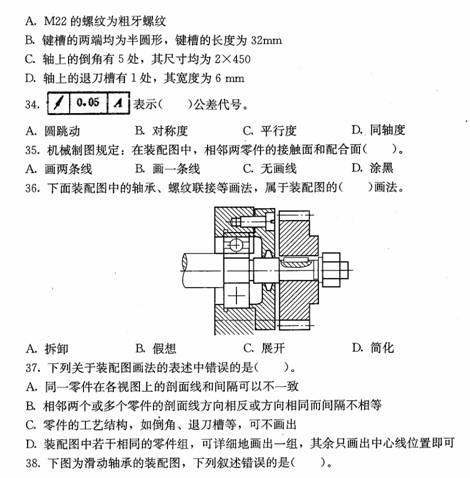

22．读下面齿轮的视图，下列表述错误的是( C   )。

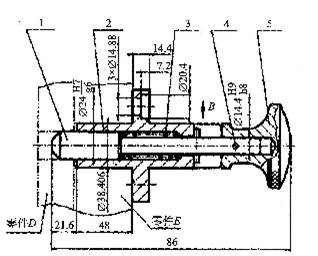

A．分度圆直径分别为Ø80    8．齿顶圆直径为Ø90

B．定位销l与5的配合代号为黟

C．零件2上的沉孔均布了4个

    D．零件2与E的配合长度为48

    40．一对相互配合的轴和孔，孔的尺寸为，轴的尺寸为，则此轴和孔属于(  B  )配合。

    A．间隙    B．过盈    C．过渡    D．间隙或过渡

    41．一张完整的装配图除一组图形、必要的尺寸外，不包括( D   )。

    A．零件的表面粗糙度    B．技术要求

    C．标题栏              D．零件编号和明细栏

42．读下面球阀的装配图，下列表述错误的是( B   )。

A．零件2与1用4个螺钉联接

B．半剖的左视图采用了装配图的假想画法

C．该装配图上有配合要求的有3处

D．零件1上螺纹的公称直径为36mm

43、实际尺寸为200mm的线段，用l：l0的比例绘图，则图形上此线段长度为(    ）mm

A、200     B、20    C、2000     D、190

44、机械图样中的直线尺寸规定以(    )为单位，不需再在尺寸数字后标注

A、km    B、m    C、Cm    D、mm

45、下面视图中的Il图是(  )

A、局部剖视图   B、局部放大图    C、断面图    D、局部剖视放大图

46、下图为具有三角形普通螺纹的圆柱形杆。在零件图上直该用(    )表示此螺纹

  A、M4.5     B、M40     C、M42    D、M45

47、下列螺杆与螺孔的装配图，(    )是正确的。

48、零件图上孔的尺寸标注为，下列表述错误的是(   )

A、孔的公差为0.021

B、K7为孔的公差带代号

C、最大极限尺寸为Ф80.009．最小极限尺寸为Ф79.979

D、Ф80是孔的基本尺寸

49、读下面轴承端盖的零件图，下列表述错误的是(    )。

A、端盖的外径为92      B、4个Ф9的圆孔均布在Ф75的圆周上

C、端盖表面质量要求最高的粗糙度代号是   D、表示用去除材料的方法获得的表面

50、读述中是错误的(   )

A、零件5与1为螺纹联接   B阀杆2与1为配合关系

C、零件4起密封作用       D、若油从左孔流入，则阀开启
