机械员《基础知识》多选题-机械图识读

  1．标注尺寸时，尺寸数字的书写方向为( ABD   )。

  A．水平尺寸数字字头向上        B．垂直尺寸数字字头向左

  C．角度尺寸数字可以任意书写    D．倾斜方向的尺寸字头偏向斜上方

  2．( AC   )视图可以判断出形体上各部分之间的前后位置关系。

  A．俯    B．主    C．左    D．后

  3．关于下面视图的表述(AD  )是正确的。

A．C图为局部视图    B．A图为局视图

C．C图为斜视图      D．A图为斜视图

4．采用不同剖切面剖切机件时，得到的剖视图有( ACD   )。

A．全剖视图    B．断面图     C．半剖视图    D．局部剖视图

5．下面为轴的一组视图，采用的表达方法是(CD  )。

A．斜视图    B．局部视图     C．断面图    D. 局部剖视图

6．下面视图中采用的表达方法是( AC   )。

A．局部剖视图    B．局部放大图    C．断面图    D．全剖视图

7．某螺纹标记为，下列对螺纹的表述正确的是( BD   )。

A．此螺纹为普通螺纹    B．公称直径为l.5英寸

C．公称直径为l.5米    D．此螺纹为管螺纹

8．从测量方便考虑，下面的尺寸标注中合理的是( CD   )。

9．下面的装配图中，采用了装配图的( ABD   )画法。

A．拆卸    B．假想    C．展开    D．简化

10．装配图上要标注的尺寸种类包括规格尺寸外，还包括的尺寸有( ABD   )。

A．装配    B．安装    C．零件各部分的定形    D．外形

11．下面为一简单的装配图，下列对装配图叙述正确的是(ACD )。

    A．轴上支承的旋转零件为齿轮    B．支承轴的轴承为滑动轴承

C．该装置上采用了螺钉联接      D．旋转零件的右端用螺母作轴向固定

12、在建筑工程图样上，尺寸的组成包括()。

A、尺寸界线   B、尺寸线   C、尺寸起止符号   D、尺寸大小

13、图示外伸粱，结出了1、2、3、4点的应力状态。其中应力状态是错误的是图(    )。

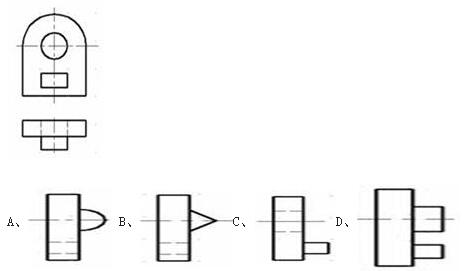

14、已知形体的主、俯视图，正确的左视图是(    )。
