建设工程《专业通用知识》单选题-建筑制图及识图

建筑制图及识图

1．图样上的尺寸单位，除标高及总平面图以(  C  )为单位外，其他必须以毫米为单位。

    A．毫米    B．厘米    C．米    D．分米

2．A2图纸幅面的尺寸规格是(  C  )。

    A．594×841    13．420×630    C．420×5 94   D．297×420

3．图样的比例，应为(  B  )相对应的线性尺寸之比。

    A．实物与图形    B．图形与实物    C．图形与建筑物    D．模型与实物

4．比例宜注写在图名的(  C  )。

    A．左侧    B．中间    C．右侧    D．下方

5．指北针尾部的宽度宜为圆直径的(  C  )。

    A．1／2    13．1／3    C．1／8    D．1／10

6．基本制图标准中规定图样及说明中的汉字宜采用(  B  )或黑体。

    A．宋体    B．长仿宋体    C．隶书    D．楷体

7．假定某图样的基本线宽为b，则图中采用粗线、中线、细线的线宽比例应为(  A  )。

    A．1：0．5：0．25    B．2：1：0．5    C．1：0．7：0．5    D．2：1．5：1

8．详图符号 代表的含义是(  D  )。

    A．对应本张图纸内编号为6的详图      B．对应本张图纸内编号为3的详图

    C．对应第6张图纸内编号为3的详图    D．对应第3张图纸内编号为6的详图

9．垂直于“水平面”的直线是一条(  B  )。

    A．正平线    B．铅垂线    C．水平线    D．一般线

10．工程上常用的四种投影是多面正投影、轴测投影、透视投影和标高投影，其中标高投影属于(  D  )。        A．中心投影    B．斜投影    C．多面投影    D．正投影

11．平行于H投影面的平面在V和W投影面上的投影为(  D  )。

    A．在V投影面上是直线，在W投影面上是平面

    B．在W投影面上是直线，在V投影面上是平面

    C．均为平面

    D．均为直线

12．在两个或多个两两互相垂直的投影面上分别作出同一个形体的正投影，然后把投影面连同其上的正投影一起展开到同一平面而形成投影图的方法称为(  A  )。

    A．多面正投影法    B．轴侧投影法    C．透视投影法    D．标高投影法

13．圆球在三个基本投影面上的投影结果为(  D  )。

    A．一个圆两个正方形    B．两个圆一个正文形

    C．三个大小不相等的圆    D．三个大小相等的圆

14．三投影面体系中，H面、V面投影在X轴方向均反映形体的长度且互相对正，称之为(  B  )。

    A．高平齐    8．长对正    C．宽相等    D．三等

15．已知点A(10，0，o)和点B(10．0，10)，以下关于点A和点8的相对位置正确的是(  C  )。

A．点B在点A的前面    B．点B在点A的正上方

C．点A在点8的正下方    D．点A在点8前面

16．平面与圆球相交，截交线的空间形状是(  D  )。

A．椭网    B．双曲线    C．直线    D．圆

17．正垂面与侧垂面相交，其交线是(  C  )。

A．侧垂线    B．水平线    C．一般线    D．网

18．正三棱柱的三面投影中．可能有(  C  )三角形。

A．没有    B．一个    C．两个    D．三个

19．当平面垂直投影面时．在该投影面上的投影结果为(  B  )。

A．反映实形    B．一根线    C．一个点    D．不确定

20．在三投影面体系中Z轴方向的尺寸反映物体的(  C  )。

A．长度    B．宽度    C．高度    D．不确定

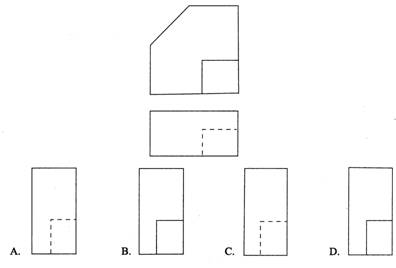

21．根据形体的H面和v面投影(下图所示)，选择正确的W投影(  C  )。

22．根据形体的H面和v面投影(下图所示)，选择正确的w投影(  B  )。

 23．已知E点在F点正上方，则E和F两点的(  C  )坐标值不相等。

    A．X方向    8．y方向    C．Z方向    D．所有方向

 24．H面投影反映形体的(  A  )。

    A．顶面形状和长度、宽度两个方向的尺寸

    B．底面形状和长度、宽度两个方向的尺寸

    C．正面形状和高度、长度两个方向的尺寸

    D．侧面形状和高度、宽度两个方向的尺寸

 25．房屋建筑的各种视图主要是采用(  A  )绘制的。

    A．正投影法    B．平行投影法    C．斜投影法    D．标高投影法

26．在三投影面体系中X轴方向的尺寸反映物体的(  A  )。

    A．长度    B．宽度    C.鬲度    D．不确定

27.在进行剖面图的处理时，若用一个剖切面不能将形体上需要表达的内部构造一齐剖开，可用两个及以上相互平行的剖切平面，这样得到的剖面图称为(  B  )。

    A．全剖图    B．阶梯剖面图    C．局部剖面图    D．半剖面图

28．以下关于选择剖面位置的基本原则，不正确的是(  D  )。

    A．剖切面平行于某一投影面    B．剖切面过形体的对称面

    C．剖切面过孔洞的轴线    D．剖切过程可能产生新线

29．在杆件投影图的某一处用折断线断开，然后将断面图画于其中的画法称为(  C  )。

    A．局部断面图    B．移出断面图    C．中断断面图    。    D．重合断面图

30．用一假想的平面剖切某形体得到的投影图称为(  B  )。

    A．正面图    B．剖面图    C．局部投影图    D．断面图

31．将形体某一部分剖切后所形成的断面图，画在原投影图以外的一侧称为(  B  )。

    A．全断面图    B．移出断面图    C．重合断面图    D．中断断面图

32．剖面图中，剖切到的轮廓线用(  A  )来表示。

    A．粗实线    B．细实线        C．虚线    D．点画线

33．剖切平面平行于V投影面时得到的剖面图称为(  A  )。

    A．正立剖面图    8．侧立剖面图    C．斜立剖面图    D．俯视图

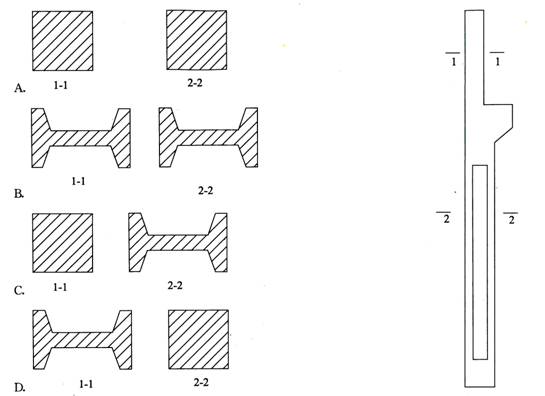

34．某构件及剖切位置如下图所示，与之对应的断面图应为(  C  )。

35．某构件形体是对称的，画图时把形体的一半画成剖面图，这样组合而成的投影图叫做(  A  )。    A．半剖面图    B．展开剖面图    C．局部剖面图    D．全剖面图

36．建筑平面图、剖面图应以(  A  )绘制。

    A．直接正投影法    B．中心投影法    C．轴测投影法    D．直接标高投影法

37．绘制房屋建筑平面图通常采用的比例是(  B  )。

    A．1：50    B．1：100    C．1：150    D．1：200

38．建筑平面图是采用一假想的(  D  )以上位置切开，将上部移去后所得的水平投影图。

    A．水平剖切面沿基础顶面    B．水平剖切面沿楼地面

    C．垂直剖切面沿高度        D．水平剖切面沿窗台

39．以下属于建筑施工图的是(  B  )。

    A．总平面图    B．构件详图    C．建筑剖面图    D．建筑立面图

40．建筑剖面图的剖切位置应在(  C  )中表示，剖面图的图名应与其剖切线编号对应。

    A．总平面图    B．标准层平面图    C．底层平面图    D．屋顶平面图

41．施工总平面图内容包括( A   )。

    A．总体布局规划、形状和位置、地形和地貌、朝向和风速、其他

    B．总体布局规划、形状和位置、地形和地貌

    C．总体布局规划、形状和位置

D．形状和位置、地形和地貌、朝向和风速
